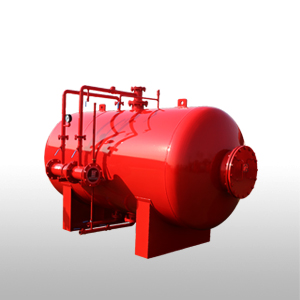

壓力式比例混合裝置臥式
壓力式泡沫比例混合裝置主要由帶膠囊的泡沫液壓力儲罐與利用文丘里原理制成的PHYM型壓力式比例混合器組成，當系統管網中的水流經比例混合器減壓孔板時，在孔板的前后會形成壓差。壓高處的一部分水（3%或6%）通過泡沫罐的進水管進入罐內，擠壓膠囊，將膠囊中的泡沫液通過泡沫罐的出液管擠壓至比例混合器低壓處與水混合形成泡沫混合液，形成的泡沫混合液輸出到泡沫產生設備（中、低、高倍數泡沫產生器，泡沫槍，泡沫炮等）與空氣混合產生泡沫滅火。該裝置廣泛用于油庫、化工廠、機庫、油田、燃油鍋爐、地下車庫等場所。
PHYM系列壓力式比例混合裝置由壓力罐、膠囊、比例混合器、安全閥、排氣閥、壓力表、單向閥及各類控制閥及管道組成。由泵組供給壓力水，將泡沫按一定比例置換出來后與壓力水混合成泡沫混合液。由于膠囊將泡沫液與水隔開，泡沫液一次沒用完，下次可以繼續使用且混合精度穩定、可靠。
工作原理 當壓力水流經比例混合器，一部分壓力水（3%~6%）由支管進入泡沫液儲罐內擠壓膠囊，置換出等量的泡沫液與另一部分水（97%~94%）在比例混合器內混合成泡沫混合液提供給泡沫產生裝置，產生空氣泡沫進行滅火。
